PCB 3D프린터 / 소형 PCB회로기판프린터 / 다층 PCB 프로토타이핑 머신(Fortex) “PCB 3D프린터 / 소형 PCB회로기판프린터는 Rapid PCB Multi layer Prototing Center이며, 몇 분 만에 SMT 또는 스루홀 컴포넌트를 사용하여 모든 기능을 갖춘 전자회로를 생산 및 제조하는 자동화된 개인용 데스크톱 전자회로기판 공장입니다. “https://youtu.be/6-1Sq8fXmUQ
품명:소형 PCB회로 기판 프린터 이 장치는 혁신적인 RapidPCB Multilayer Prototing Center인, 몇분에 SMT또는 스루 홀 부품을 사용하고 모든 기능을 갖춘 전자 회로를 생산 및 제조하는 자동화된 개인용 데스크 톱 전자 회로 기판 공장입니다.듀얼 레이어에서 지금까지 이상으로 고속으로 저렴한 PCB프로토 타입을 허가함으로써 기존의 PCB프로토 타입 방식으로 경험한 모든 혼란과 복잡성 없이 반복적이며 안정된 결과를 생성합니다.3D프린터와 마찬가지로 소형 PCB회로 기판 프린터를 사용하면 몇번 클릭만으로 몇주가 아니라 몇분 만에 프로토 타입을 제작할 수 있습니다. 인스톨 후, 멀티 레이어 회로 보드 기능(현재 2계층)을 갖춘 자동화된 픽 앤드 플레이스(Pick and Place)를 사용하면 몇분에서 베어 기판에서 완벽하게 구성되고 기능적인 멀티 레이어 인쇄 회로 기판에 이동하고 원활하게 프로세스를 안내합니다.

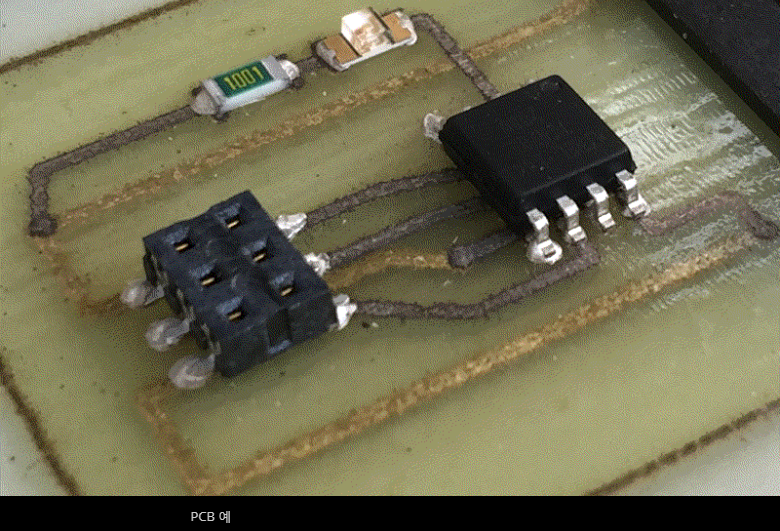

소형 PCB 회로기판 프린터 / 다층 PCB 프로토타입 머신(Fortex)

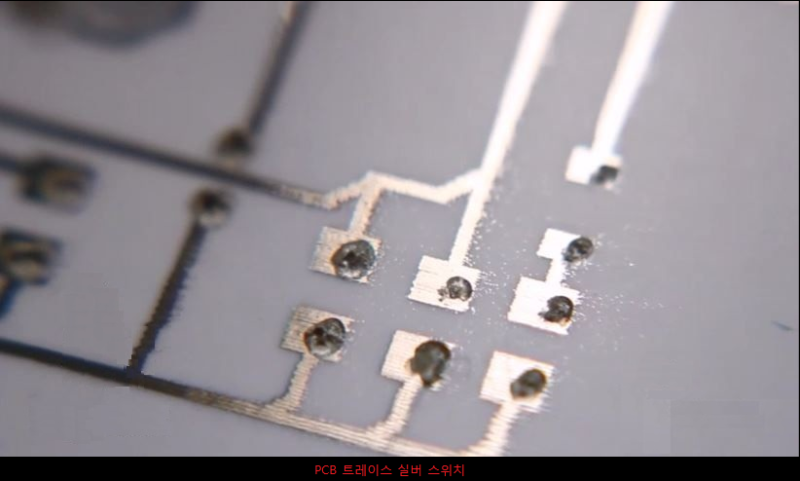

소형 PCB 회로기판 프린터 / 다층 PCB 프로토타입 머신(Fortex)

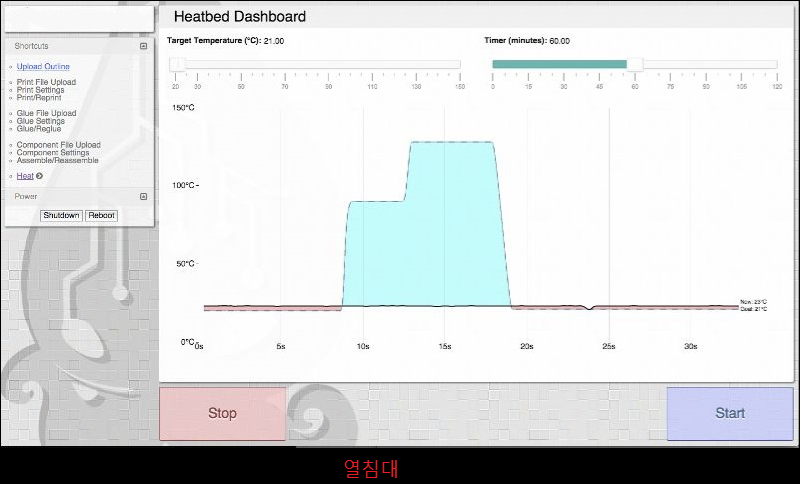

소형 PCB 회로기판 프린터 / 다층 PCB 프로토타입 머신(Fortex)

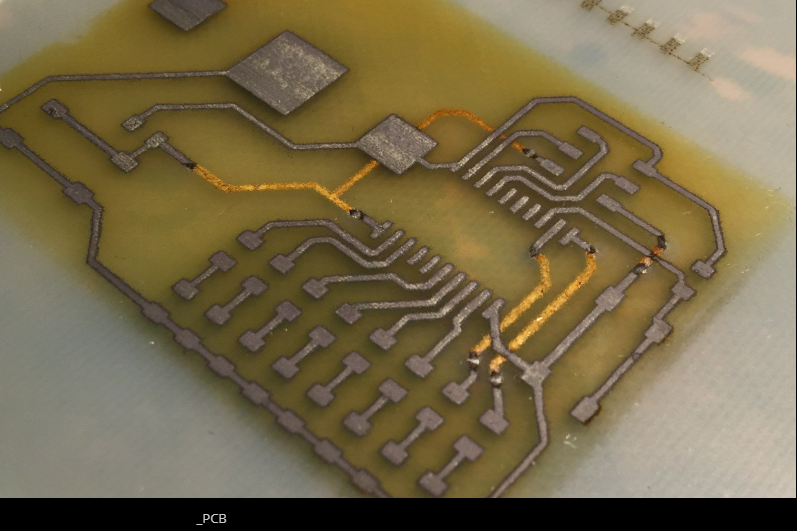

소형 PCB 회로기판 프린터 / 다층 PCB 프로토타입 머신(Fortex)

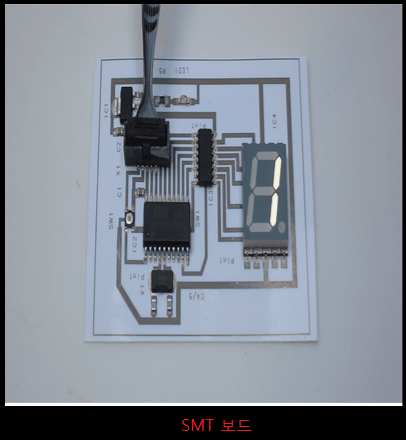

소형 PCB 회로기판 프린터 / 다층 PCB 프로토타입 머신(Fortex)

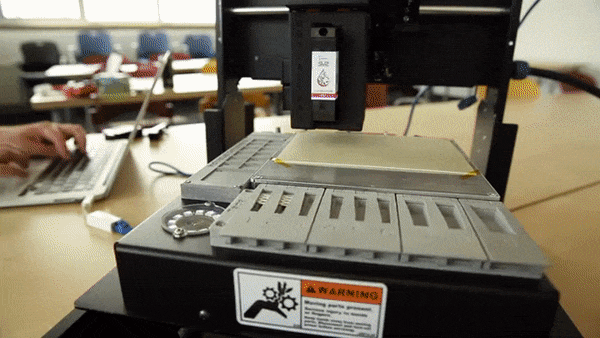

소형 PCB 회로기판 프린터 / 다층 PCB 프로토타입 머신(Fortex)

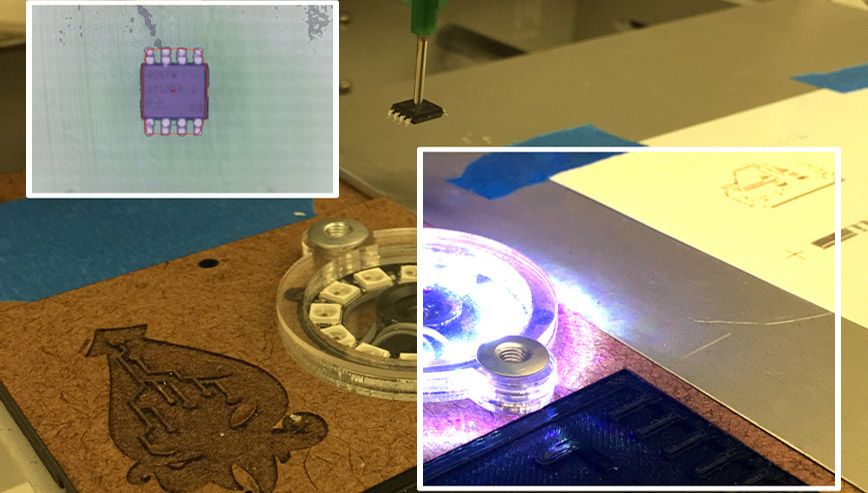

소형 PCB 회로기판 프린터/다층 PCB 프로토타이핑 머신(Fortex) 래피드 PCB 프로토타이핑 프린터는 3개의 교체 가능한 헤드를 사용합니다.

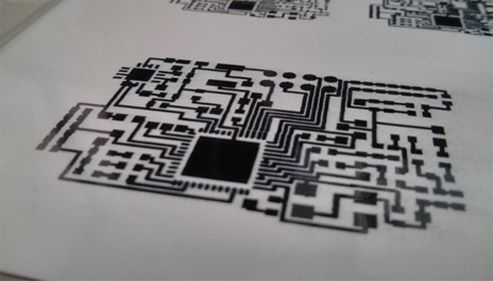

소형 PCB회로 기판 프린터/다층 PCB프로토 타입 머신(Fortex)인쇄 고속 프로토 타입 센터 사용 잉크젯 프린트 헤드와 혁신적인 저 저항 전도성 잉크를 사용하고 FR4, Kapton또는 PET필름 같은 다양한 딱딱하고 유연한 기판으로 몇분에서 전자 회로 트레이스를 제작할 수 있습니다.몇주일 기다리지 않고 공장에서 생산한 PCB에 많은 예산을거나 회로 기판 센터 Gerber를 사용하고 비싼 장비와 유해 화학 물질을 사용하는 전통적인 부식 기술을 사용하거나 이미지 파일(JPEG, BMP, PNG)을 회로 기판에 전송 센터 웹 인터페이스 및 회로 트레이스는 몇분 안에 다양한 종류의 인쇄물에 바로 인쇄할 수 있습니다.회로 기판 센터는 투명 필름에 조명을 위한 유연한 회로를 인쇄하고 유연한 배선 하네스를 작성하거나 학생들에게 디지털 디자인의 예술을 가르치는 등 끝없는 가능성을 엽니다.이들 모두 가능합니다.또, 전도성 잉크와 절연 잉크 카트리지의 조합을 사용하고 다층 회로 기판 기능을 갖추고 있습니다(적외선 UV보호 장치로 경화).이 기술을 활용하면, 다층 회로 기판 기능으로 작은 면적에서 인쇄 회로 기판의 복잡성을 높일 수 있습니다.접착 압력 나오기 공구 헤드를 사용하여 납 땜 페이스트 또는 도전성 접착제가 몇분에서 인쇄 또는 미리 작성된 보드에 자동적으로 낮출 수 있습니다. 픽 앤드 플레이가 흔들리는 손을 방정식에서 꺼냈습니다. 매번 완벽한 회로를 얻을 수 있습니다. 독창적인 2파트 에폭시를 사용하거나, 땜납 페이스트 또는 상용 제품을 사용하여 내구성이 뛰어난 유연한 회로를 작성합니다.강력한 온보드 소프트웨어는 허우대 프로파일을 커스터마이즈 하여, 합금의 “닷”크기와 부피를 최적화하는 데 사용됩니다.부착 알고리즘은 패드의 형상을 분석하고, 각 컴포넌트에 필요한 페이스트의 양을 계산합니다.https://www.botfactory.co/website/image/ir.attachment/109776_e648497/datas
소형 PCB 회로 기판 프린터 / 다층 PCB 프로토타이핑 머신(Fortex) 인쇄 고속 프로토타이핑 센터 사용 잉크젯 프린트 헤드와 혁신적인 저저항 전도성 잉크를 사용하여 FR4, Capton 또는 PET 필름과 같은 다양한 단단하고 유연한 기판으로 단 몇 분 만에 전자 회로 트레이스를 제작할 수 있습니다.몇 주 동안 기다리지 않고 공장에서 생산한 PCB에 많은 예산을 들이거나 회로기판 센터 Gerber를 사용하여 고가의 장비와 유해화학물질을 사용하는 전통적인 식각 기술을 사용하거나 이미지 파일(JPEG, BMP, PNG)을 회로기판에 전송센터 웹 인터페이스 및 회로 트레이스는 몇 분 안에 다양한 종류의 인쇄물에 즉시 인쇄할 수 있습니다.회로기판센터는 투명필름에 조명을 위한 유연한 회로를 인쇄하고 유연한 배선 하네스를 작성하거나 학생들에게 디지털 디자인 예술을 가르치는 등 끝없는 가능성을 열어줍니다.이 모든 것이 가능합니다.또한 도전성 잉크와 절연 잉크 카트리지의 조합을 사용하여 다층 회로 기판 기능을 갖추고 있습니다(적외선 UV 노출 장치로 경화).이 기술을 활용하면 다층 회로 기판 기능으로 작은 면적에서 인쇄 회로 기판의 복잡성을 높일 수 있습니다.접착 압출기 툴헤드를 사용하여 납땜 페이스트 또는 도전성 접착제가 몇 분 안에 인쇄 또는 사전에 작성된 보드에 자동으로 내릴 수 있습니다. 픽앤플레이스는 흔들리는 손을 방정식에서 꺼내 매번 완벽한 회로를 얻을 수 있습니다. 독창적인 2 부품 에폭시를 사용하거나 솔더 페이스트 또는 상용 제품을 사용하여 내구성이 뛰어난 유연한 회로를 만듭니다.강력한 온보드 소프트웨어는 압출 프로파일을 커스터마이징하여 솔더의 ‘도트’ 크기와 부피를 최적화하는 데 사용됩니다.붙여넣기 알고리즘은 패드의 형상을 분석하여 각 컴포넌트에 필요한 페이스트의 양을 계산합니다.
최대 회로 사이즈 6는 x6는 최소 피처 사이즈(행 너비)최소 행 간격 10mil(0.254mm)*, 20mil(0.508mm)권장 10mil(0.254mm)*, 20mil(0.508mm)최소 패키지 사이즈 2개의 단자 패키지(저항, 축전기 등)의 경우 0603(in)IC용 SOIC스루 홀 부품의 자동 배치는 현재 지원되지 않았습니다.기계 치수 45 x 45 x 38cm(17.5 x 17.5 x 15인치)기계 무게 30파운드(13.6kg)총 조립 시간(4″x 4″보드, 15개 요소)약 30분 제조 비용(구성 요소 제외)(4는 x 4는 보드, 15요소)£2.00이하
표준 전도성 잉크
레이어수 1 대비 저항 측정시 50m Ohms / sq 지원 재료인 화지 및 코팅된 투명 필름전도성 잉크비저항 측정시 40mΩ/sq(비저항을 줄이기 위해 여러 번 인쇄) 지원되는 재료 FR-4와 캡톤다양한 트레이스 폭에 대한 최대 및 권장 전류 포토 용지 기판의 도전성 실버 잉크트레이스폭최대전류@5V추천전류@5V10밀(0.25mm)380mA250mA20밀(0.5mm)650mA455mA30mil(0.75mm)900mA630mA40mm(1mm)1.2A840mA1.25mm(50밀)1.4A980mA100mil(2.5mm)1.8A1.26A23년 역사의 500만달러 수출의 탑을 수상한 대한민국 넘버원 교육장비·3D프린터 전문기업 (주)영일교육시스템1670-3463 #소형PCB회로기판프린터 #소형PCB3d프린터 #pcb프로타이핑머신 #소형PCB회로프린터 #RapidPCB프로토타이핑센터 #회로기판프린터 #전도성잉크 #PCB밀링머신 #프로토타이핑 #PCB3D프린터 #메이커스페이스 #영일교육시스템
